水泵節能改造措施我們前段時間已經進行了簡單的講解，今天我們就來聊一聊水泵節能如何計算，水泵節能計算可以分為水泵變頻調速運行的節能原理、變頻調速的基本原理、水泵變頻調速控制系統的設計、水泵變頻調速應用注意事項等等。
水泵變頻調速運行的節能原理

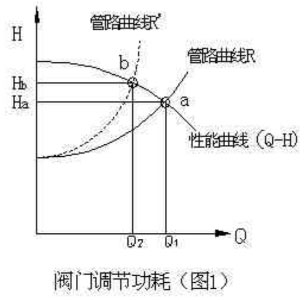

水泵用閥門進行控制時流量要求從Q1減小到Q2時，需要將閥門進行關小。閥門的摩擦阻力變大管路的曲線會移動，揚程會從Ha上升到Hb，運行工況點會從a點移動到b點。

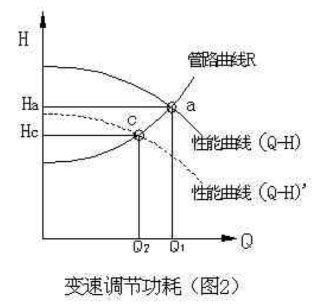

當水泵調速控制時，流量要求從Q1減小到Q2，因為阻力曲線保持不變，水泵的特性取決于轉速。假如將速度下降，性能曲線會進行轉變，運行工況點會從a點移動到c點，揚程會從Ha下降到Hc。
離心泵的特性曲線公式
N=RQH/102η
式中：N-水泵使用工況軸功率（kW）;
Q-使用工況點的流量（m3/s）;
H-使用工況點的揚程（m）;
R-輸出介質單位體積重量（kg/m3）；
η -使用工況點的效率（%）；
能求出運行在b點水泵的軸功率與c點泵的軸功率分別是：
Nb=RQ2Hb/102η
Nc=RQ2Hc/102η
兩者的差是△N=Nc－Nb=R×Q2×( Hb－Hc) / 102η
采用閥門控制流量時有△N功率被損耗浪費掉了，并且會隨著閥門不斷地關小，這個損耗也會增加。假如不是用關小閥門的方法，只是將電機轉速的方法降下來，在運行一樣流量的情況下，原來消耗在閥門的功率會完全避免，能取得較好的節能效果，這就是水泵調速的節能原理。
變頻調速的基本原理
變頻調速的基本原理是根據交流電機工作原理中的轉速關系
n－60 f（1 －s）/ p
算式中f-水泵電機的電源頻率（Hz）;
P-電機的極對數；
從上式得出均勻的改變電機定子繞組的電源頻率f,能平滑地改變電機的同步轉速。電機轉速變慢軸功率會相應的減少，電機輸入功率也會隨之減少。這是水泵變頻調速的節能作用。
水泵變頻調速控制系統的設計
目前國內在水泵控制系統中使用變頻調速技術，大部分是在開環狀態下，人為地根據工藝或者外界條件的變化來改變變頻器的頻率值來達到調速的目的。系統主要是由四部分構成：1.控制對象；2.變頻調速器；3.壓力測量變送器（PT）；4.調節器（PID）。
系統的控制過程是：
壓力測量變送器把水管出口壓力測出后并且轉換成和之相對應的4mA～20mA標準電信號，會送到調節器和工藝所需的控制指標進行比較得出偏差。偏差值從調節器按照預先規定的調節規律進行運算得出調節信號，這個信號會直接送到變頻調速器，進而使變頻器輸入是380V/50Hz的交流電變為輸出是0～380V/0～400Hz連續可調電壓和頻率的交流電，會直接供給水泵電機。
水泵變頻調速應用注意事項
從理論上講，水泵調速高效區是利用工頻高效區左右端點的兩條響聲工況拋物線的中間區域。實際上在水泵轉速很小時，水泵的效率會急速下降，受到影響后水泵調速的高效區會萎縮，假如運行工況點已經超出這個區域，就說明不能用調速來節能了。可以使用高效節能水泵來進行節能。
水泵節能如何計算由水泵廠家總結，推薦閱讀：如何降低水泵能耗節能？
