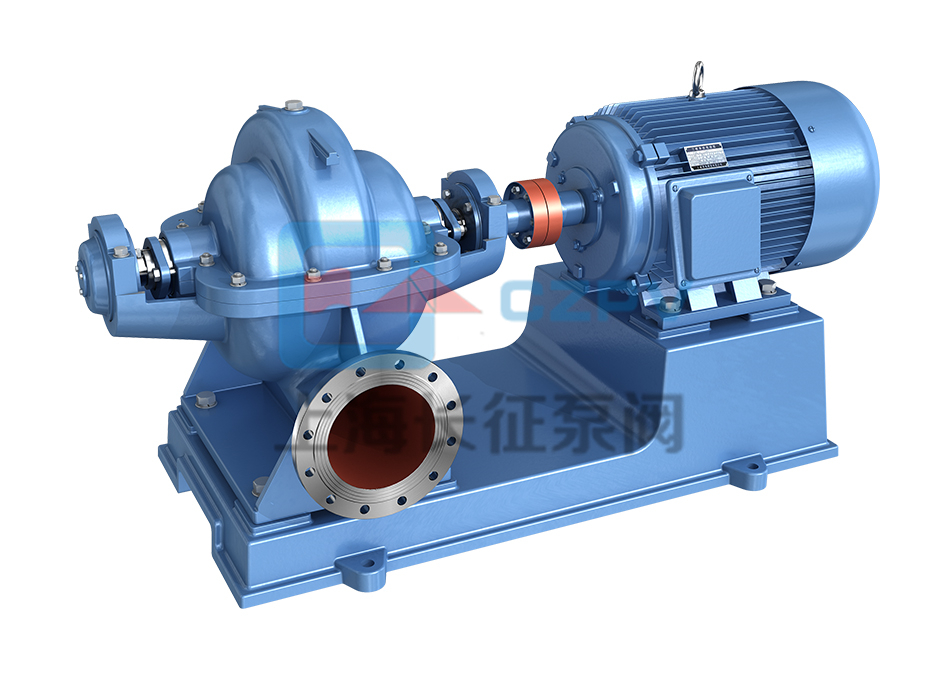

CZOW系列單級雙吸水平中開蝸殼式循環水泵離心泵

點擊圖片放大

CZOW系列單級雙吸水平中開蝸殼式離心泵簡介

S型單級雙吸離心泵是新型單級雙吸離心泵,為上海長征泵閥節能產品推廣項目,代替sh型單級雙吸離心循環水泵。 S型泵采用國際標準結構和參數,口徑150～350,流量為133～1260m~3/小時,揚程11～125米,共45種規格,以出口直徑、總揚程來命名。規格多,便于用戶選擇。

CZOW系列單級雙吸水平中開蝸殼式離心泵結構
本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。S型單級雙吸中開泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，與泵軸線垂直，檢修時不需拆卸進、出水管路，拿開泵蓋即可取出轉子部件，泵主要由泵體、泵蓋、葉輪、密封環、軸套、軸承等零部件組成，泵體與泵蓋構成葉輪工作室，葉輪軸向力通過葉片對稱布置平衡。　　　軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

水CZOW系列單級雙吸水平中開蝸殼式離心泵運行環境

CZOW系列單級雙吸水平中開蝸殼式離心泵供輸送清水或物理、化學性質類似于水的其它液體。
CZOW系列單級雙吸水平中開蝸殼式離心泵適用于工廠、礦山、城市、電站的給排水，農田排灌和各種水利工程。被輸送介質溫度為一20℃～180℃。

型號	流量Q ( m³/h)	揚程H (m)	轉速n (r/min)	功率(KW)		效率η (%)
型號	流量Q ( m³/h)	揚程H (m)	轉速n (r/min)	軸功率	電機功率	效率η (%)
100S90	80	90	2950	30.1	37	2.5
100S90A	72	75		23	30	64
150S100	160	100		59.8	75	73
150S78	160	78		45	55	73.5
150S78A	144	62		33.8	45	72
150S50	160	50		27.3	37	80
150S50A	144	40		20.9	30	75
150S50B	133	36		18.6	22	70
200S95	280	95		91.7	110	79.2
200S95A	270	75		73.5	90	75
200S63	280	63		58.3	75	82.7
200S63A	270	46		45.1	55	75
200S42	280	42		38.1	45	84.2
200S42A	270	36		33.1	37	80
250S65	485	65	1450	109	132	3
250S65A	468	54		89.4	110	77
250S39	485	39		61.5	75	83.6
250S39A	468	30.5		49.3	55	79
250S24	485	24		36.9	45	85.8
250S24A	414	20.3		27.6	37	83
250S14	485	14		21.5	30	85.8
250S14A	432	11		15.8	18.5	82
300S110	790	110		295.7	440	80
300S90	790	90		242.8	315	79.6
300S90A	756	78		217	280	74
300S90B	720	67		180	220	73
300S58	790	58		149.9	180	84.2
300S58A	720	49		118.6	160	81
300S58B	684	43		100	132	80
300S32	790	32		79.2	110	86.8
300S32A	720	26		60.7	75	84
300S19	790	19		47	55	86.8
300S19A	720	16		39.2	45	80
300S12	790	12		30.4	37	84.8
300S12A	684	10		3.9	30	78
350S125	1260	125		534	710	80.5
350S125A	1181	112		462	630	78
350S125B	1098	96		373	500	77
350S75	1260	75		303	355	85.2
350S75A	1170	65		247	280	84
350S75B	1080	55		197	220	82
350S44	1260	44		173	220	87.5
350S44A	1116	36		131	160	84
350S26	1260	26		102	132	87.5
350S26A	1116	21.5		78.8	90	83
350S16	1260	16		64.5	75	85.3
350S16A	1044	13.4		48.8	55	48
500S98	2020	95	970	678	800	4
500S98A	1872	83		540	630	78.5
500S98B	1746	74		452	560	78
500S59A	1872	49		333	400	75
500S35	2020	35		219	280	88
500S35A	1746	27		151	220	85
500S22	2020	22		144.1	185	84
500S22A	1746	17		101	132	80
500S13	2020	13		86.2	110	83
600S75	3170	75		727	800	89
600S75A	2880	65		580	630	88
600S47	3170	47		465	560	88
600S32	3170	32		310	400	89
600S22	3170	22		223	280	85
600S22A	2880	18.2		168.5	200	84.5
